准谐振反激式 65 W

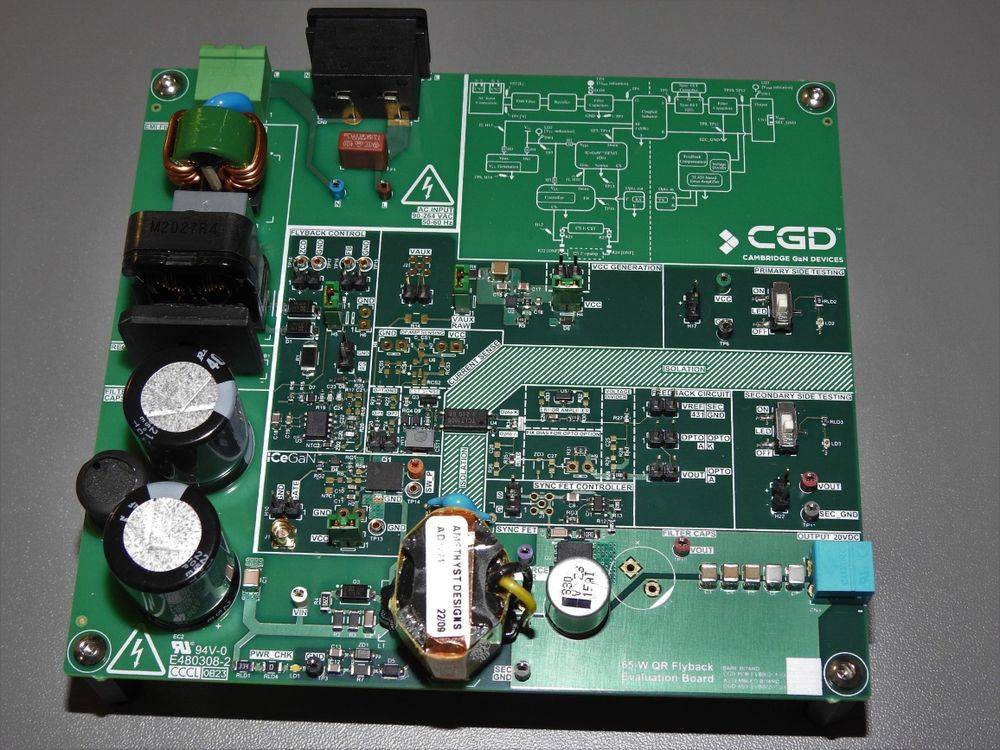

一款高效 QR 反激式评估板
这款 QR 反激式评估板使用 1 个 ICeGaN® 650 V、200 mOhm 作为初级开关晶体管，并在变压器初级电流控制回路中使用了 ICeGaN™ 集成电流检测功能。
此拓扑突出了 ICeGaN™ 电流检测与源极对地连接相结合的热优势。
关键参数：
- ICeGaN™ 650 V、200 mOhm 采用 DFN 5x6 封装
- 输入电压 90-264 VAC
- 输出电压 20 VDC
- 最大效率 92.5%
- 典型频率范围 25 ~ 240kHz
- 无分流电阻器——使用 CGD 电流检测功能
文件
快速参考
CGD-QR2302-65W QR Flyback Evaluation Board with H2 240 mΩ Device
2023-09-21 | .pdf | 826.88KB
CGD-QR2301-65W QR Flyback Evaluation Board with H1 200 mΩ Device
2023-09-21 | .pdf | 835.34KB
应用文档
CGD-AN2206-Current Sensing with ICeGaN Application Note_CN
2024-03-20 | .pdf | 2501.79KB
CGD_AN2207_ICeGaN_HEMT PCB_Layout_Guide_CN
2022-03-28 | .pdf | 1968.32KB
使用指南
CGD-UG2301-65W QR Flyback Evaluation Board with H1 200 mΩ Device
2023-09-21 | .pdf | 5629.37KB
CGD-UG2302-65W QR Flyback Evaluation Board with H2 240 mΩ Device
2023-09-21 | .pdf | 6080.32KB
