引入 ICeGaN® 技术

业界首创、易于使用的增强模式 GaN
业界首创、易于使用的增强模式 GaN

集成电路增强模式 GaN:具有最先进静态和动态性能的新型平台,可增加内部栅极端子的易用性和智能温度控制,从而提高栅极可靠性。与其他现有 GaN 器件不同,我们的智能 ICeGaN® 晶体管可与标准硅栅极驱动器搭配工作,且无需负电压关断,因此不必配置外部、昂贵的驱动和钳位接口。 最后,GaN 功率晶体管的工作方式与 MOSFET 大致相同。

该晶体管还可实现 50% 以上的节能
节能50% 以上

随着全球电气化迅猛发展,对高效和创新解决方案的需求也与日俱增。与最先进的硅器件相比,ICeGaN® 功率器件可在更高的开关频率下工作,具有更低的损耗和导通电阻,还可提供更高性能,同时将节能效果提高 50%。

体积更小的电子器件(缩减高达 2 倍)
体积缩小至两倍以上

GaN 晶体管可轻松地以更高频率运行许多电路拓扑,同时仍能实现极高能效,从而使许多应用变得更小、更轻。 CGD 的 ICeGaN® 可将多个特性集成至增强型 GaN 晶体管,运行温度更低,可靠性更高,与硅相比, GaN 具有可以实现前所未有的功率密度的优势。

最新消息

Cambridge GaN Devices (CGD) 获得3,200万美元融资,以推动在全球功率半导体领域的增长

氮化镓(GaN)功率器件的领先创新者 Cambridge GaN Devices (CGD) 已成功完成3,200万美元的C轮融资。该投资由一位战略投资者牵头、英国耐心资本参与,并获得了现有投资者 Parkwalk、英国企业发展基金(BGF)、剑桥创新资本公司(CIC)、英国展望集团(Foresight Group)和 IQ Capital 的支持。

CGD 新型 ICeGaN GaN 功率 IC 使数据中心、逆变器和工业开关电源的实现超高效率

CGD 推出新型 ICeGaN™ P2系列 IC。该系列采用新颖的芯片和封装设计,导通电阻(RDS(on)低至25 mΩ,将 GaN 的优势提供给数据中心、逆变器、电机驱动器和其他工业电源等高功率应用。

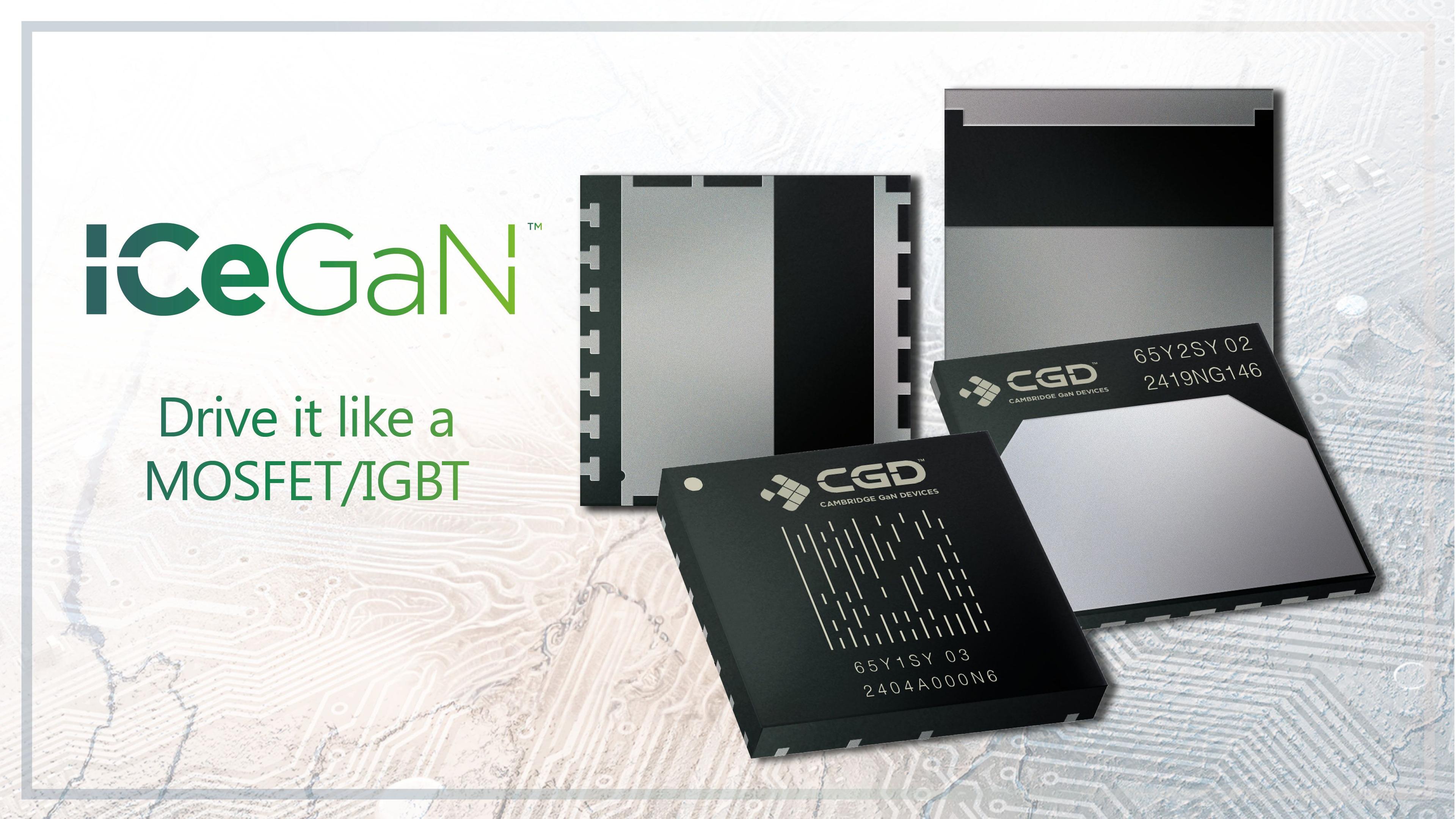

CGD为数据中心、逆变器等更多应用推出新款低热阻GaN功率IC封装

Cambridge GaN Devices (CGD) 今日推出两款新型 ICeGaN™ 产品系列 GaN 功率 IC 封装,它们具有低热阻并便于光学检查。这两种封装均采用经过充分验证的 DFN 封装,坚固可靠。

CGD与中国台湾绿能与环境研究所签署GaN电源开发谅解备忘录

CGD 与中国台湾绿能与环境研究所 (ITRI) 为电动汽车、电动工具、笔记本电脑和手机应用开发功率密度超过30 W/in3的140-240 W USB-PD适配器。

CGD 与群光电能科技和剑桥大学技术服务部共同组建 GaN 生态系统

Cambridge GaN Devices 与台湾群光电能科技有限公司和英国剑桥大学技术服务部签署了三方协议,共同设计和开发使用 GaN 的先进、高效、高功率密度适配器和数据中心电源产品。

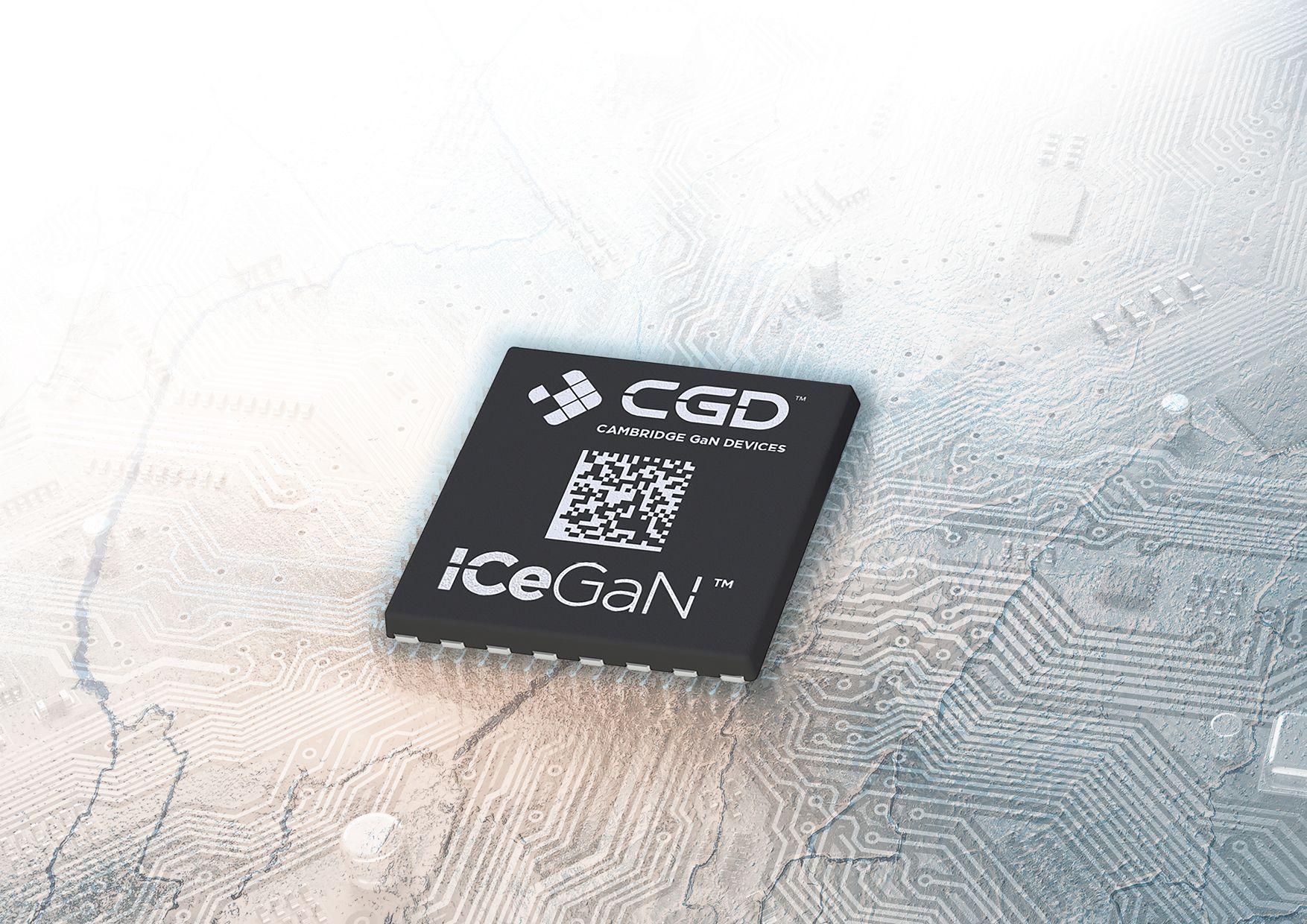

Cambridge GaN Devices推出独特的二维条形码,提高工艺稳健性和可靠性

CGD 创新性地在 GaN IC 上融入单独的二维条形码,并可通过标准商用读码器读取。这对于提供有关工艺稳健性和可靠性的重要数据具有重要意义。
